Pre rodinný dom v obci Bidovce sme pripravili a zapojili dva rozvádzače pre smart elektroinštaláciu – hlavný rozvádzač a podružný rozvádzač s riadiacimi modulmi. Oba sme zostavili v dielni a na stavbe ich osadili a pripojili.

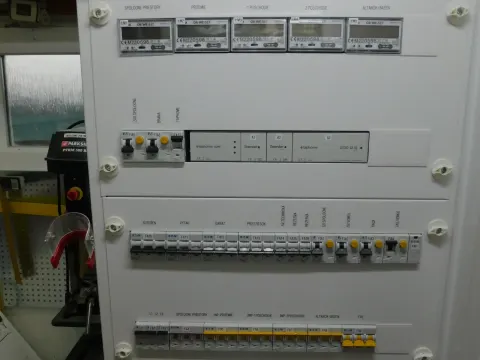

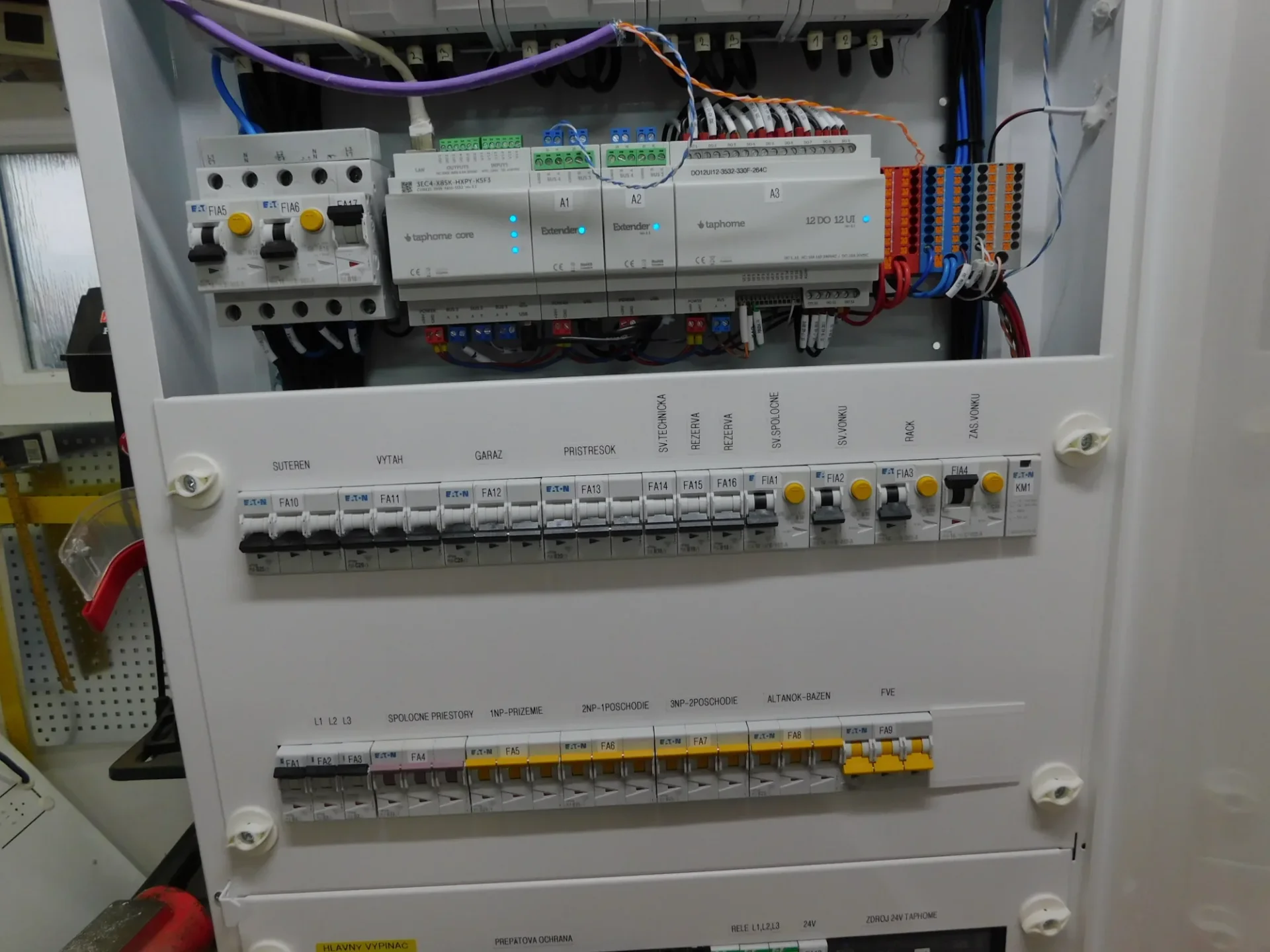

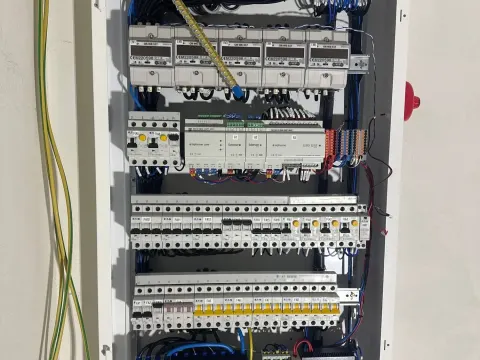

Hlavný rozvádzač
- 5 podružných elektromerov – spoločné priestory, prízemie, 1. poschodie, 2. poschodie a altánok s bazénom,
- riadiaca jednotka smart systému s rozširujúcimi modulmi,
- samostatné vývody pre suterén, výťah, garáž, prístrešok, technickú miestnosť, rack a vonkajšie zásuvky,
- napojenie fotovoltiky,
- hlavný vypínač, prepäťová ochrana a zdroj 24 V pre smart systém,
- rezervy na neskoršie rozšírenie.

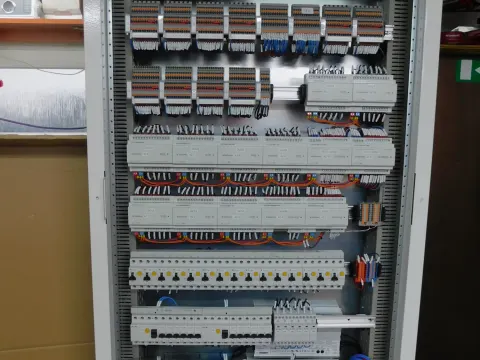

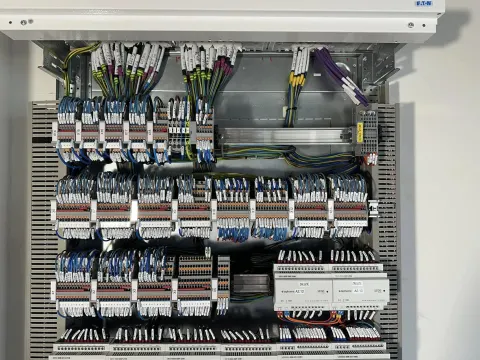

Podružný rozvádzač
- reléové moduly na riadenie osvetlenia a žalúzií,
- prehľadne označené svorkovnice pre všetky vývody,
- ističe a prúdové chrániče rozdelené podľa okruhov.

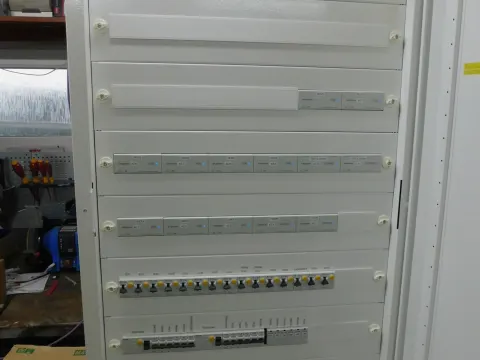

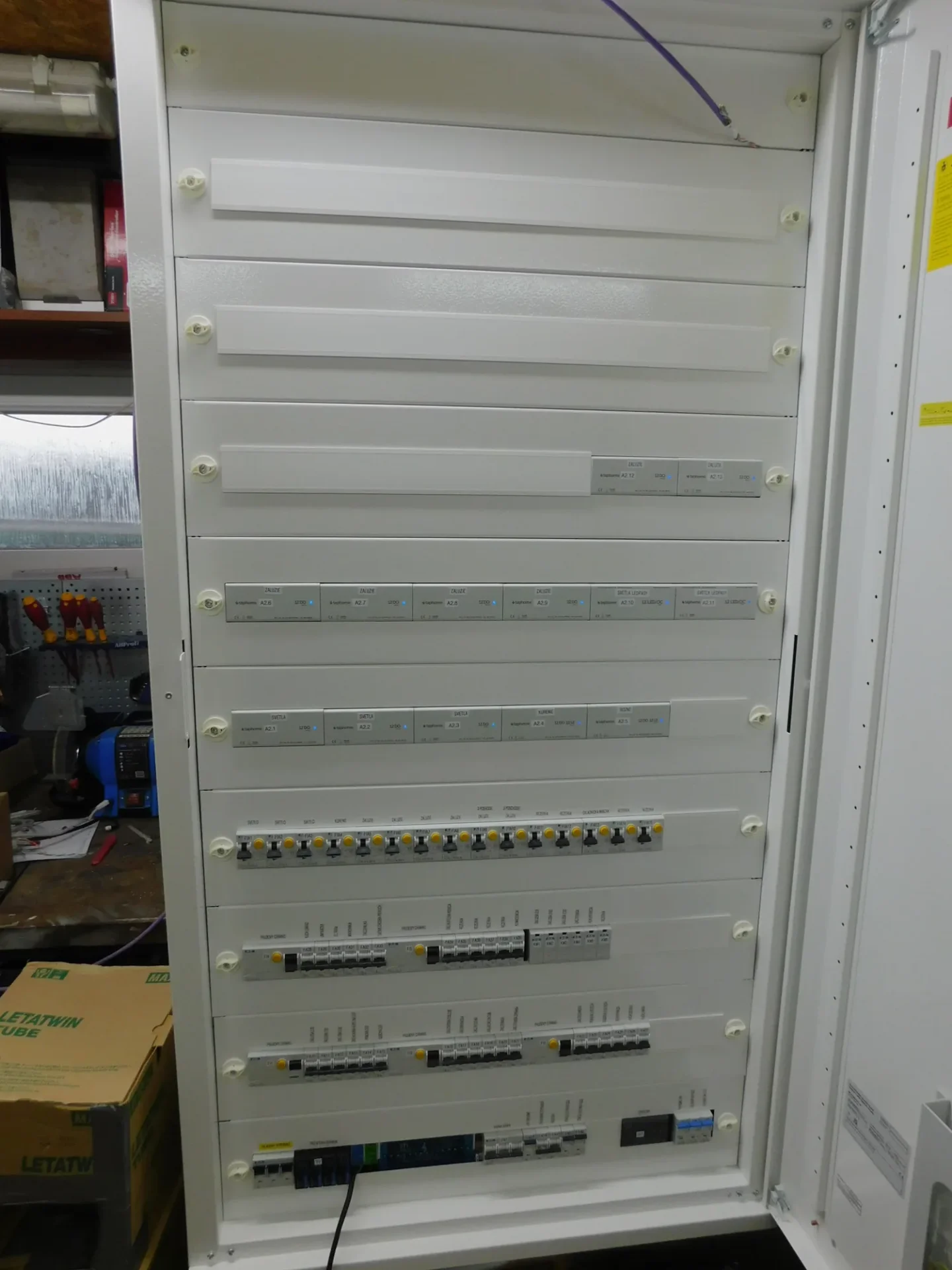

Každý okruh je na krycích paneloch popísaný, takže sa v rozvádzači pri servise či rozširovaní ľahko zorientujete.
Fotogaléria
